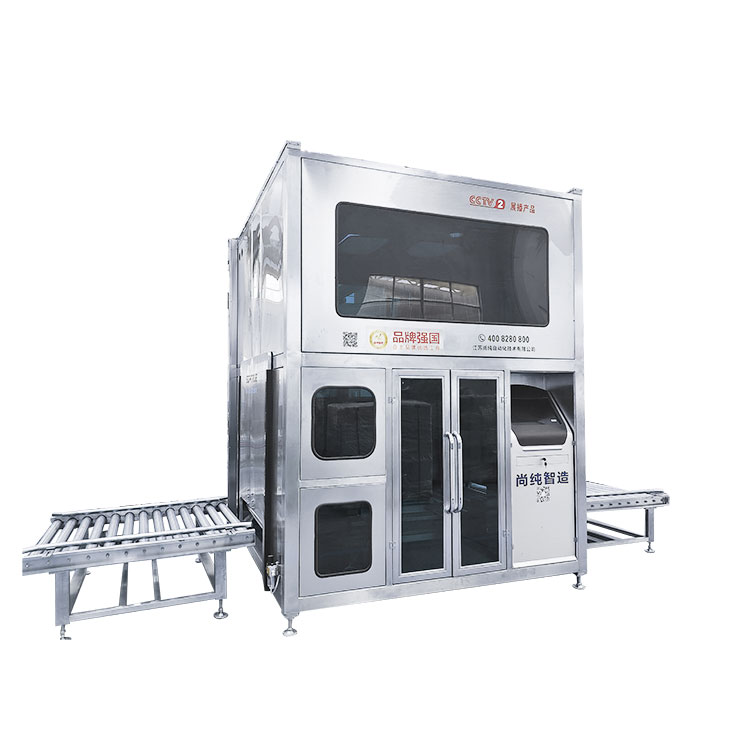

200L 1000L Visuele volledig outomatiese vulmasjien

(Die voorkoms van die toerusting sal wissel volgens die pasgemaakte funksie of tegniese opgradering, onderhewig aan die fisiese voorwerp.)

Somtrue is 'n professionele vervaardiger wat daartoe verbind is om wêreldwye kliënte van beter produkte en dienste te voorsien. Ons 200L 1000L visuele vol outomatiese vulmasjien word nie net goed ontvang in die plaaslike mark nie, maar het ook wye erkenning in die internasionale mark gekry. Deur onophoudelike pogings en deurlopende innovasie, gaan Somtrue voort om sy tegniese vlak en produksievermoë te verbeter om aan die groeiende behoeftes van globale kliënte te voldoen. Ons glo dat ons deur die pogings en samewerking van beide kante 'n beter toekoms sal skep! Of dit nou 'n bestaande kliënt of 'n nuwe vennoot is, ons sien uit daarna om saam met jou te groei en groter sukses en prestasie te behaal. Kom ons gaan saam die uitdaging die hoof bied, skep groter waarde vir kliënte, en deel die ontwikkeling en vooruitgang van die bedryf!

200L 1000L visuele ten volle outomatiese vulmasjien oorsig:

'n Intelligente verpakkingstelsel wat spesiaal ontwerp is vir 200L vate in ontploffingsvaste omgewing vir 200L vat (insluitend skinkbord) verpakking. Deur visuele soekmond te gebruik, kan dit die outomatiese verpakking van 200L-vat outomatiese opening, outomatiese duik, outomatiese vinnige vulling, outomatiese lekkasie, outomatiese seëldraadbedekking en ander hele prosesse besef.

Die vulhoofdeel neem omgewingsbeskermingsraam aan, wat die venster kan sien, en skuif die deur outomaties in en uit die emmer, wat 'n geslote ruimte kan vorm wanneer dit gevul word. Die elektriese beheerdeel van hierdie masjien bestaan ​​uit PLC-programmeerbare kontroleerder, weegmodule, visuele stelsel, ens., Met 'n sterk beheervermoë en 'n hoë mate van outomatisering. Met die funksie van geen vatvulling, word geen vul van die vatmond nie toegelaat nie, om die vermorsing en besoedeling van materiale te vermy, sodat die elektromeganiese integrasie van die masjien 'n perfekte prestasie was.

Die werkbeginsel van weeg word gebruik om die beheer van die vulhoeveelheid te realiseer. Die oopmaaktyd van die vulklep word deur die programmeerbare beheerder PLC beheer, en die materiaal vloei in (of vervoer deur die pomptoevoer) na die houer. Die vulafdeling van hierdie masjien besef vinnige vulling en stadige vulling deur dubbeldik en dun pyplyn, en die stadige vulvloei is verstelbaar. By die aanvanklike vulling word die dubbelpyplyn terselfdertyd oopgemaak. Na die vulperiode styg die duiksilinder na die loopmondposisie, die ru-pyplyn word gesluit en die dun pyplyn gaan voort om stadig te vul tot die vasgestelde algehele vulvolume. Outomatiese spinbedekking word aan die einde van die vulling uitgevoer.

Die toerusting het 'n weeg- en terugvoerstelsel, wat die vinnige en stadige vulvolume kan stel en aanpas.

Die raakskerm kan gelyktydig die huidige tyd, toerusting se loopstatus, vulgewig, kumulatiewe uitset en ander funksies vertoon.

Die toerusting het die funksies van alarmmeganisme, foutvertoning en vinnige verwerkingskema.

Die vullyn het die funksie van grendelbeskerming, die vulling stop outomaties en die vulling outomaties wanneer die vulling in plek is.

Hierdie masjien is toegerus met die hele deksel, die enkele kant van die emmer is oop, handhaaf natuurlike ventilasie; die res is geslote struktuur, met vensters, en toegerus met klein ventilasie vir handbeheer.

Hierdie masjien is volledig geslote deksel, met druk-koppelvlak, kan die toerusting mikrolaai, die eksterne gas in die toerusting verminder.

Belangrikste tegniese parameters:

Visuele posisioneringstelsel

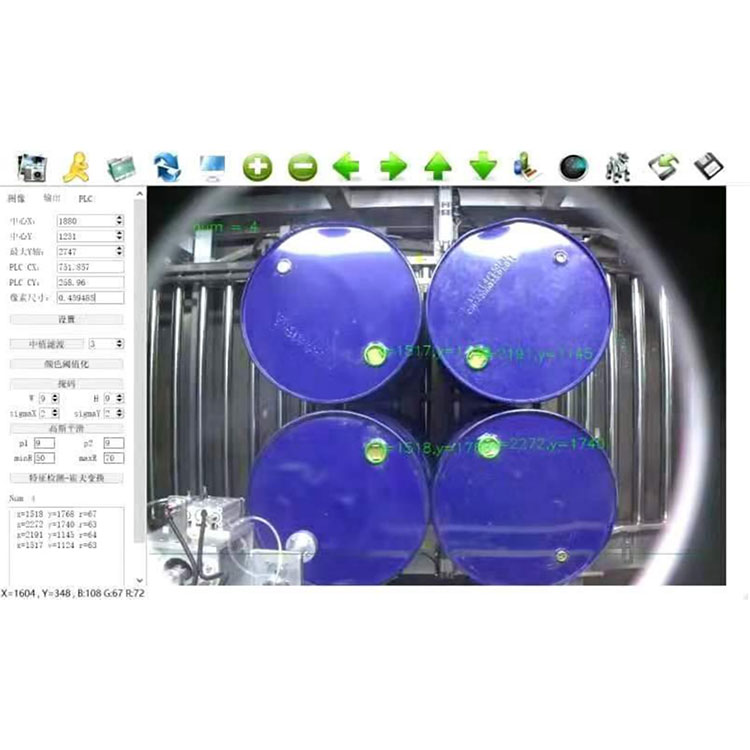

Visie: gebruik industriële intelligente kamera, gelaai in die visuele ontploffing isolasie masjien boks om te werk. Vanaf die intelligente kamera, en die PLC-beheerkoördinaat-beweegstelsel wys die vulpistool na die looppoort.3 D-koördinaatbeweegstelsel: leispoorstelsel en ontploffingsvaste vertragingsmotor.

Hooffunksie:

Outomatiese soektog: visuele posisionering, koördineer bewegende stelselsoektog, vul geweerdruppelvul.

Vinnige en stadige dubbelspoed outomatiese kwantitatiewe vulling: om die vul akkuraatheid en produksiekapasiteit te verseker;

Vulvorm: vul op of onder die vloeistofvlak;

Die pneumatiese basisklep is altyd wawyd oop, voeg stadig die voorkantvloeilimiet by - vertraag die vloeitempo van die vulpistooluitlaat;

Ontwerp van vloeistofbeker - minimaliseer die lekkasie van oorblywende vloeistof na perfusie;

Outomatiese en handmatige kwantitatiewe vul-maklike werking en instandhouding;

Outomatiese afskilfunksie - oorkom die invloed van inkonsekwente gewigsfaktore van die vul van houer op akkuraatheid;

Waardepunt verstelbare-kwantitatiewe vulling aangepas by veelvuldige gewigsreekse;

Outomatiese diagnose, foutalarm - verbeter die betroubaarheid van die stelselwerk;

Veiligheidsvergrendeling-emmer in plek, spuitpistool af; vul geweer top loop terugkeer;

Selfsluitende beheer-toets die spuitstuk voordat dit gevul word;

Produkopberging - kan tot 'n verskeidenheid van verskillende produkte se gewigstelwaarde en verwante perfusieparameters stoor;

Toleransie-opsporing - outomatiese opsporing van die vulfout;

Raakskerm-Chinese koppelvlak, intuïtiewe, gerieflike instelling.

Alarmwaarskuwing - Akkuraat tot die punt van mislukking.

Outomatiese beheerstelsel

Die hele lyn is saamgestel uit veelvuldige PLC-stelsels, wat onafhanklik beheer kan word en mekaar verbind kan word. Dit het die funksies van stelselselfinspeksie, foutvertoonalarm, akkuraatheid, spoed, uitset, ens. Elke stelsel het sy eie mens-masjien-koppelvlak, en alle parameters kan op die mens-masjien-koppelvlak bedryf word. Verskaf 'n gedetailleerde pyplynbeheerprosesvloeidiagram en logikadiagram.

Kan vulmateriaal tipe, hoeveelheid bondel, datum, gewig per vat, bergingstyd en ander opname funksies stoor

Vulstelsel en oop draaidopstelsel

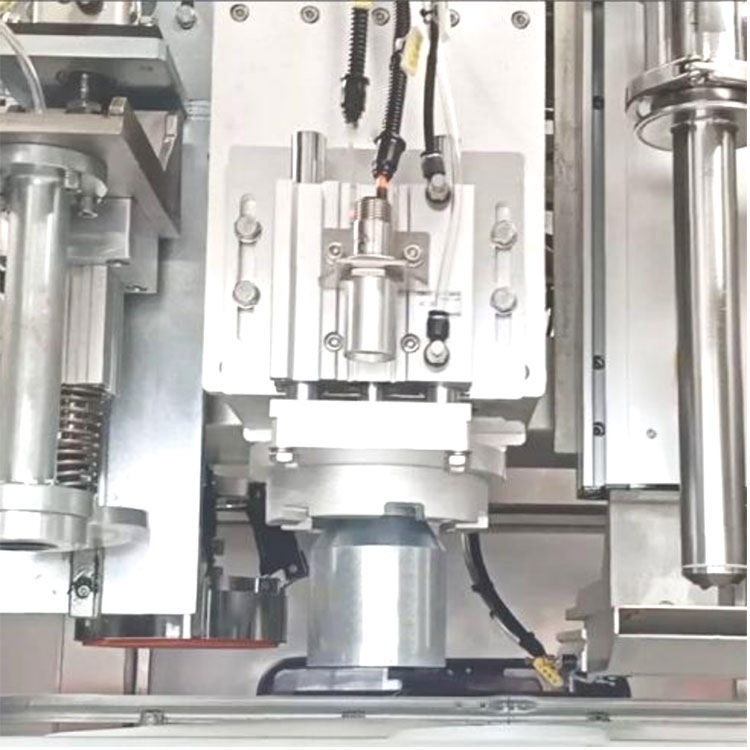

Vulgeweerkop: in die vorm van eksterne blokkering, duik outomaties na die loopmond (onderkant van die loop) tydens die vulling, en styg outomaties na die vulling. Die vulgeweerkop is 'n hol ontwerp, en die materiaal kan skoongemaak word nadat die geweerkop gesluit is om te voorkom dat materiaal spat.

Die onderste deel van die vulpistoolkop is voorsien van 'n silinder wat vloeistofplaat uitstrek. Na die vulling styg die vulkop en die dreinplaat strek om te verhoed dat die materiaal die verpakking en vervoerlynliggaam besoedel. Die vloeistofverbindingsskyf is ontwerp vir vryhand demonteer, wat sonder gereedskap uitmekaar gehaal kan word en gerieflik is om skoon te maak.

Oop deksel, draai dekseldeel: gebruik die maatskappy se gepatenteerde tegnologie, kan die roterende dekselkop en die vatoppervlak vertikaal verpak, en kan glad wees, maklik om die deksel en draaideksel oop te maak, moenie die deksel beskadig nie, moenie die deksel seermaak nie , stywe bedekking seëlgraad is hoog.

Raakskerm en weegstelsel

Materiaalvulparameterinstelling en werking deur die aanraakskermwerking, eenvoudig en intuïtief, en met temperatuurvertoning, foutdiagnose en alarm, vinnige funksie. Dit het die geheue stoor program funksie, kan verskeie stelle parameters stoor, en kan historiese data bekyk. Kan outomaties die meetafwyking bereken, en kan vir verskillende programme genoem word, verskillende spesifikasies verander of die produksievermoë verander, hoef net verskillende parameters aan te pas, kan die werkdoeltreffendheid verbeter. Die weegstelsel neem die bekende Amerikaanse handelsmerksensor aan om die vul akkuraatheid te verseker. Daarbenewens het die stelsel die funksie van oliebeskerming, en die sensor is gerieflik om te installeer, te verwyder en te herstel.

Die skaal tafel het 'n beskermende funksie, wanneer die kop van die geweer loop, die geweer kop outomaties teruggekeer. En beskerm met maksimum vultyd.

veiligheidsvergrendeling

Veiligheidsslot by die voerwerf:

Installeer knoppie nommer 1 en 2 by voeding. Wanneer die skinkbord bo-op geplaas en vervoer word, druk die knoppie # 1, en dan dra die monteerlyn die No.1-merk en lewer die skinkbord by die No.1-vultoerusting.

Weereens, wanneer die skinkbord geplaas en op die skinkbord vervoer word, druk die No.2-knoppie. Dan dra die monteerlyn die No.2-merk en lewer die skinkbord by die No.2-vultoerusting.

Wanneer die nr. 1-vulsel afgelaai word, sal die monteerlyn die No.1-voltooiingsmerk dra, en sal nie na die No.2-vultoerusting na die volgende stasie gaan nie.

Vul veiligheidsvergrendeling:

saty  uitgang:

Wanneer die sekuriteitsdeur oopmaak, onderbreek die huidige aksie;

Nadat die veiligheidsdeur gesluit is, word die abnormale toegangsbeheer verwyder, en die vulling gaan voort om die normale werking te voltooi.

Duikvergrendeling:

Buite die bek van die vulemmer word 'n abnormale onderdrukalarm gegenereer, en die vulkop styg na die oorspronklike posisie en opgelos deur handmatige ingryping.

Vul oorgewig:

Vul toets vul oortyd, die hele masjien stop vul, alarm, handmatige ingryping om op te los.

Vul inprop alarm

Die kamera neem abnormale alarm

Abnormale inkomende en uitgaande materiaalalarm
